VLAN 扩展技术

Private VLAN

定义：私有VLAN，用于解决大规模园区网中，VLAN数量不够用的问题

原理：

  • Primary VLAN链接上行设备
  • Secondary VLAN链接下行终端
  • 上行接口为Hybrid类型，缺省VLAN为Primary VLAN,放行Primary VLAN和所有Secondary VLAN剥离Tag通过
  • 下行接口为Hybrid类型，缺省VLAN为本地Secondary VLAN，放行Primary VLAN和本地Secondary VLAN剥离tag通过
  • 对上行设备来说，Secondary VLAN不可见

MAC地址同步技术：

  • 各Secondary VLAN学习的MAC地址自动同步到Primary VLAN
  • Primary VLAN学习的MAC地址会自动同步到各Secondary VLAN

Super VLAN

定义： 超级VLAN，用于实现多个VLAN公用同一个IP网段，节省IP地址资源

原理：

  • Super VLAN只建立三层接口，不包含物理接口
  • Super VLAN包含若干Sub VLAN，为Sub VLAN提供三层转发服务
  • Sub VLAN连接终端，保留各自独立广播域
  • 所有Sub VLAN通过Super VLAN的三层接口与外部通讯
  • Sub VLAN间的三层互通通过代理ARP实现

Private VLAN 实验

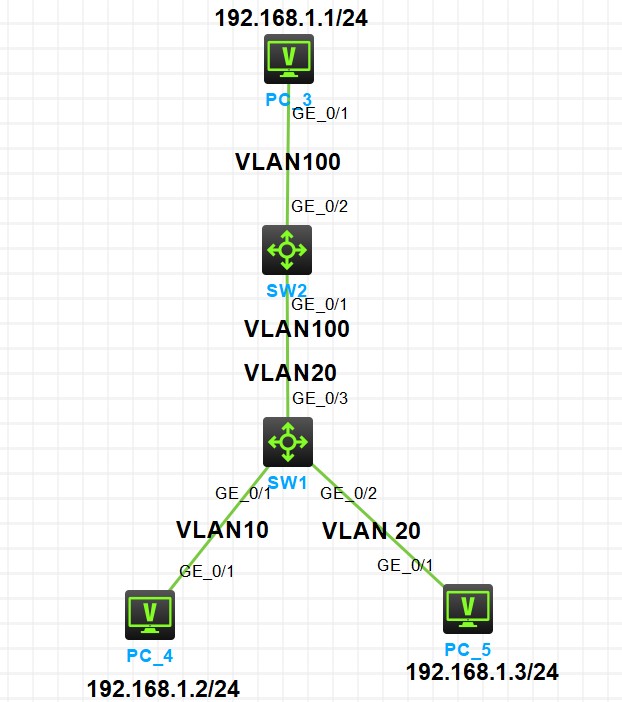

实验拓扑

图1-1

实验需求

I.按照图示配置 IP 地址

II.在 SW1 上配置 Private VLAN，Primary VLAN 为 Vlan30，Secondary VLAN 为 Vlan10 和 Vlan20

III.SW2 通过 Vlan100 下行连接 SW1，要求 PC3 和 PC4 都能以 Vlan100 访问 PC5

实验解法

I.配置 IP 地址部分略

II.在 SW1 上配置 Private VLAN，Primary VLAN 为 Vlan30，Secondary VLAN 为 Vlan10 和 Vlan20

　　分析：根据需求，通过配置 Private VLAN 来使 Secondary VLAN 对上行设备不可见，实现 VLAN 复用的效果
　　VLAN30 为 Prmary VLAN，Vlan10 和 Vlan20 为其 Secondary VLAN，把连接上行设备的接口 G1/0/3 口配置为上行接口，连接终端的 G1/0/1 和 G1/0/2 口配置为客户端接口

步骤 1：在 SW1 上创建 Vlan10，Vlan20，Vlan30

1
2
3
[SW1]vlan 10
[SW1]vlan 20
[SW1]vlan 30

步骤 2：在 SW1 上配置 Vlan30 为 Prmary VLAN，Secondary VLAN 为 Vlan10 和 Vlan20

1
2
[SW1-vlan30]private-vlan primary
[SW1-vlan30]private-vlan secondary 10 20

步骤 3：在 SW1 上配置 G1/0/3 口为上行接口，G1/0/1 和 G1/0/2 口为下行接口，并把 G1/0/1 口加入 Vlan10，把 G1/0/2 口加入 Vlan20

1
2
3
4
5
[SW1-GigabitEthernet1/0/3]port private-vlan 30 promiscuous
[SW1-GigabitEthernet1/0/1]port access vlan 10
[SW1-GigabitEthernet1/0/1]port private-vlan host
[SW1-GigabitEthernet1/0/2]port access vlan 20
[SW1-GigabitEthernet1/0/2]port private-vlan host

III.SW2 通过 Vlan100 下行连接 SW1，要求 PC3 和 PC4 都能以 Vlan100 访问 PC5

　　分析：根据 Private VLAN 原理，SW1 向 G1/0/3 接口发出的所有 Vlan 的数据帧都将剥离 tag 发出，SW2 收到的必定是未携带 tag 的数据帧，把 SW2 的 G1/0/2 和 G1/0/2 口都以 Access 类型加入 Vlan100，SW2 就会把收到的 SW1 转发过来的数据帧重新打上 Vlan 100 的 tag，从而实现 PC3 和 PC4 都能够以 Vlan100 访问 PC5
　　
步骤 1：在 SW2 上创建 Vlan100，并把 G1/0/1 和 G1/0/2 口以 Access 类型加入 Vlan100

1
2
3
[SW2]vlan 100
[SW2-vlan100]port g1/0/1
[SW2-vlan100]port g1/0/2

效果测试：PC3 和 PC4 都能够 Ping 通 PC5

1
2
3
4
5
6
7
<PC3>ping 192.168.1.1
Ping 192.168.1.1 (192.168.1.1): 56 data bytes, press CTRL_C to break
56 bytes from 192.168.1.1: icmp_seq=0 ttl=255 time=166.000 ms
56 bytes from 192.168.1.1: icmp_seq=1 ttl=255 time=58.000 ms
56 bytes from 192.168.1.1: icmp_seq=2 ttl=255 time=53.000 ms
56 bytes from 192.168.1.1: icmp_seq=3 ttl=255 time=67.000 ms
56 bytes from 192.168.1.1: icmp_seq=4 ttl=255 time=56.000 ms
1
2
3
4
5
6
7
<PC4>ping 192.168.1.1
Ping 192.168.1.1 (192.168.1.1): 56 data bytes, press CTRL_C to break
56 bytes from 192.168.1.1: icmp_seq=0 ttl=255 time=166.000 ms
56 bytes from 192.168.1.1: icmp_seq=1 ttl=255 time=58.000 ms
56 bytes from 192.168.1.1: icmp_seq=2 ttl=255 time=53.000 ms
56 bytes from 192.168.1.1: icmp_seq=3 ttl=255 time=67.000 ms
56 bytes from 192.168.1.1: icmp_seq=4 ttl=255 time=56.000 ms


转载于邓方鸣-在线文档库

转载目的：学习
