HCL配置管理实验

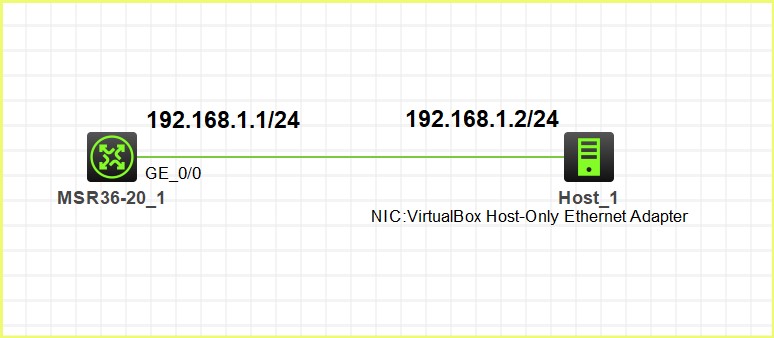

实验拓扑

图1-1

实验需求

按照图示连接到真机，并配置IP地址（真机IP地址配置到VirtualBox Host-Only Ethernet Adapter网卡）
R1保存当前配置
在R1上开启FTP服务
使用真机访问FTP服务，把R1的配置文件拷贝到本地
在R1上清空配置，重启R1，确认已配置为空配状态
再次在R1开启FTP服务，并把真机拷贝的配置文件还原到路由器
更改R1的启动配置文件名
再次重启R1，确认配置已还原

实验解法

配置IP地址部分略

R1保存当前配置，并确认，命令如下

1
2
3

[R1]save force
Validating file. Please wait...
Configuration is saved to device successfully.

R1上开启FTP服务，创建用户xudaye，密码123456

步骤1：开启FTP服务

1	[R1]ftp server enable

步骤2：创建用于FTP身份验证的用户，配置密码，并设置用户权限级别和服务类型

[R1]local-user xudaye class manage
New local user added.
[R1-luser-manage-xudaye]password simple 123456
[R1-luser-manage-xudaye]authorization-attribute user-role level-15
[R1-luser-manage-xudaye]service-type ftp

使用真机访问FTP服务，备份R1的配置文件

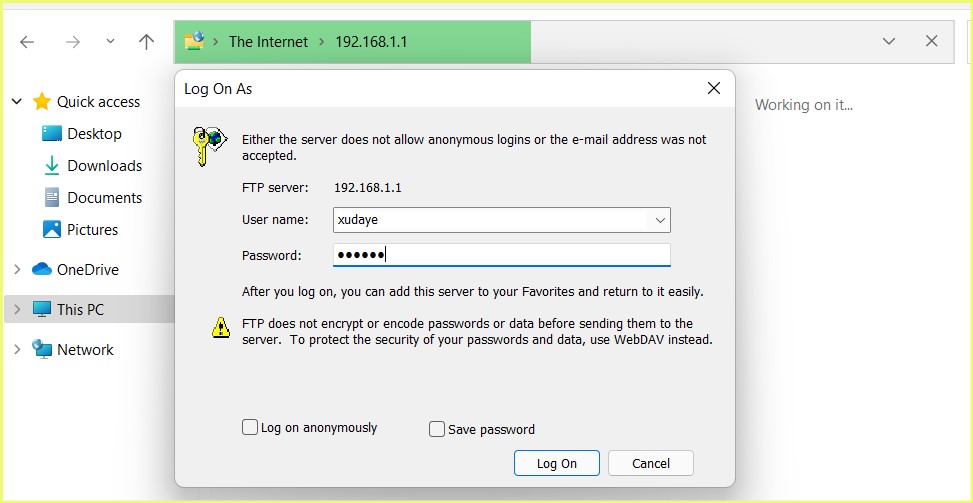

步骤1：使用资源管理器访问FTP服务，输入用户名和密码，如图1-2所示

图1-2

步骤2：复制R1的配置文件，如图1-3所示

图1-3

在R1上清空配置，命令如下

　分析：此时R1的配置已经备份到PC上，现在把R1的配置清空，再测试还原备份的配置是否有效

<R1>reset saved-configuration
The saved configuration file will be erased. Are you sure? [Y/N]:y
Configuration file in flash: is being cleared.
Please wait ...
Configuration file is cleared.

重启R1，命令如下

　　注意：重启设备时，第一次确认提示是设备检测到配置被清空，询问是否要重新保存当前配置。此次询问需要输入n来否定；第二次确认提示才是询问是否确认要重启，应该输入y

<R1>reboot
Start to check configuration with next startup configuration file, please wait.........DONE!
Current configuration may be lost after the reboot, save current configuration? [Y/N]:n
This command will reboot the device. Continue? [Y/N]:y
Now rebooting, please wait...

查看R1配置，发现R1的配置已经变成空配状态

<H3C>display current-configuration
#
 version 7.1.075, Alpha 7571
#
 sysname H3C
#
system-working-mode standard
xbar load-single
password-recovery enable
lpu-type f-series
#
vlan 1

再次把R1的g0/0口配置IP地址，并开启FTP，命令略
把真机上的配置文件还原到路由器，过程略

更改R1的启动配置文件名，命令如下

1 2	<H3C>startup saved-configuration startup.cfg Please wait...... Done.

重启R1，确认配置已经还原到清空前的状态

<R1>display cu
<R1>display current-configuration
#
 version 7.1.075, Alpha 7571
#
 sysname R1
#
 system-working-mode standard
 xbar load-single
 password-recovery enable
 lpu-type f-series
#
vlan 1
