RRPP实验

实验拓扑

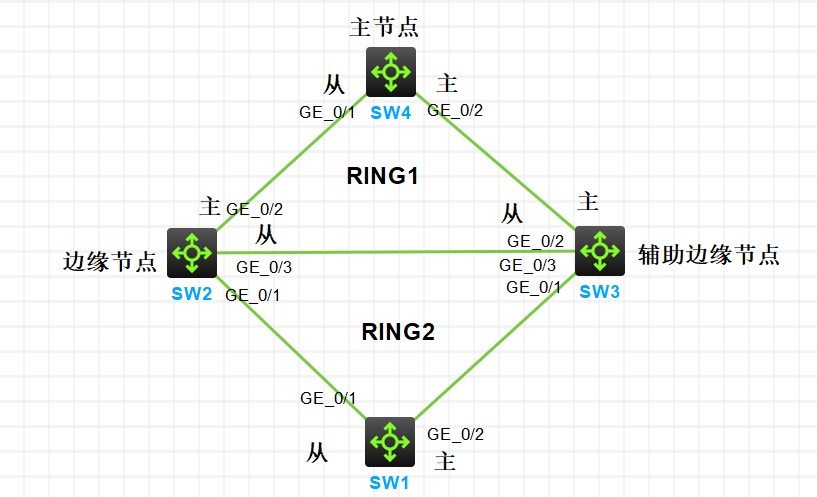

图1-1

实验需求

I.网络中所有交换机之间的链路配置为 Trunk，放行所有 VLAN

II.按照图示配置 RRPP 保护所有 VLAN 数据，Ring1 为主环，Ring2 为子环，其他节点和主从端口如图，控制 VLAN 为 Vlan100

实验解法

I.网络中所有交换机之间的链路配置为 Trunk，放行所有 VLAN，步骤略

II.把所有交换机的相关端口都禁用 stp，步骤略

III.配置 RRPP

步骤 1：在 SW4 上配置为 RRPP 主节点，保护 Instance0-32，控制VLAN 为 Vlan100，运行在 Ring1，为主环，G1/0/2 口为主端口，G1/0/1 口为副端口

[SW4]rrpp domain 1
[SW4-rrpp-domain1]protected-vlan reference-instance 0 to 32
[SW4-rrpp-domain1]control-vlan 100
[SW4-rrpp-domain1]ring 1 node-mode master primary-port g1/0/2 secondary-port g1/0/1 level 0    #level 0为主环   1为子环
[SW4-rrpp-domain1]ring 1 enable
[SW4]rrpp enable

步骤 2：在 SW3 上配置为 RRPP Ring1 中的传输节点，和 Ring2 中的辅助边缘节点

[SW3]rrpp domain 1
[SW3-rrpp-domain1]protected-vlan reference-instance 0 to 32
[SW3-rrpp-domain1]control-vlan 100
[SW3-rrpp-domain1]ring 1 node-mode transit primary-port g1/0/2 secondary-port g1/0/3 level 0
[SW3-rrpp-domain1]ring 2 node-mode assistant-edge edge-port g1/0/1
[SW3-rrpp-domain1]ring 1 enable
[SW3-rrpp-domain1]ring 2 enable
[SW3]rrpp enable

步骤 3：在 SW2 上配置为 RRPP Ring1 中的传输节点，和 Ring2 中的边缘节点

[SW2]rrpp domain 1
[SW2-rrpp-domain1]protected-vlan reference-instance 0 to 32
[SW2-rrpp-domain1]control-vlan 100
[SW2-rrpp-domain1]ring 1 node-mode transit primary-port g1/0/2 secondary-port g1/0/3 level 0
[SW2-rrpp-domain1]ring 2 node-mode edge edge-port g1/0/1
[SW2-rrpp-domain1]ring 1 enable
[SW2-rrpp-domain1]ring 2 enable
[SW2]rrpp enable

步骤 4：在 SW1 上配置为 RRPP Ring2 的主节点

[SW1]Rrpp domain 1
[SW1-rrpp-domain1]protected-vlan reference-instance 0 to 32
[SW1-rrpp-domain1]control-vlan 100
[SW1-rrpp-domain1]ring 2 node-mode master primary-port g1/0/2 secondary-port g1/0/1 level 1
[SW1-rrpp-domain1]ring 2 enable
[SW1]rrpp enable
